건축설계를 위한 편리한 지적도 CAD 파일 변환 무료 사이트

건축사 사무실에서 CAD 프로그램을 이용하여 건축설계를 하기 위해서 가장 먼저 필요한 것이 설계할 대지의 지적도이다. 지적도를 내 컴퓨터의 CAD 프로그램 안으로 가져와야 한다. 이것을 아주 편하고 빠르게 무료로 할 수 있는 웹사이트를 소개한다.



Archmap





Archmap



아키맵이라는 웹사이트이다. 아래 링크를 클릭하면 들어갈 수 있다. 카카오맵에서 내가 원하는 지역을 편리하게 찾아볼 수 있고, 원하는 영역을 자유롭게 선택하면 해당 영역에 포함된 지적도가 화면에 그려지게 된다. 여기서 각 영역을 클릭하면 자세한 지적도 정보를 볼 수도 있다.

화면에 그려진 모든 영역의 지적도를 CAD 파일로 다운받을 수 있고 이것을 내 컴퓨터에서 열어서 사용하면 된다.



https://archmap.gitlab.io

ArchMap





지적도 데이터는 브이월드(VWORLD) 오픈 API를 통하여 가져온다. 이때 사용하는 좌표계는 UTM-K (EPSG:5179) 이다.



https://www.vworld.kr

공간정보 오픈플랫폼





---

사용법



1. 기본 화면

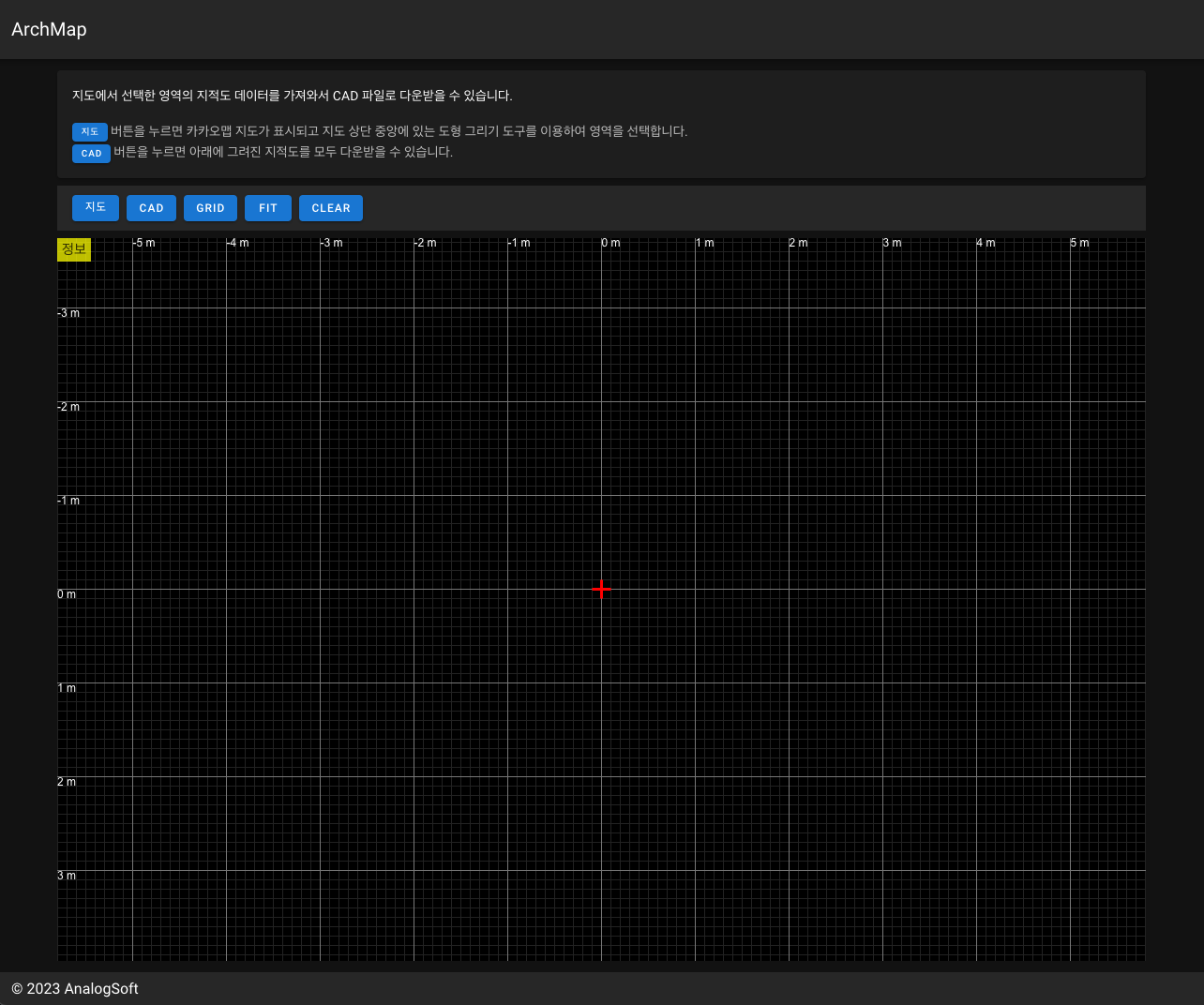

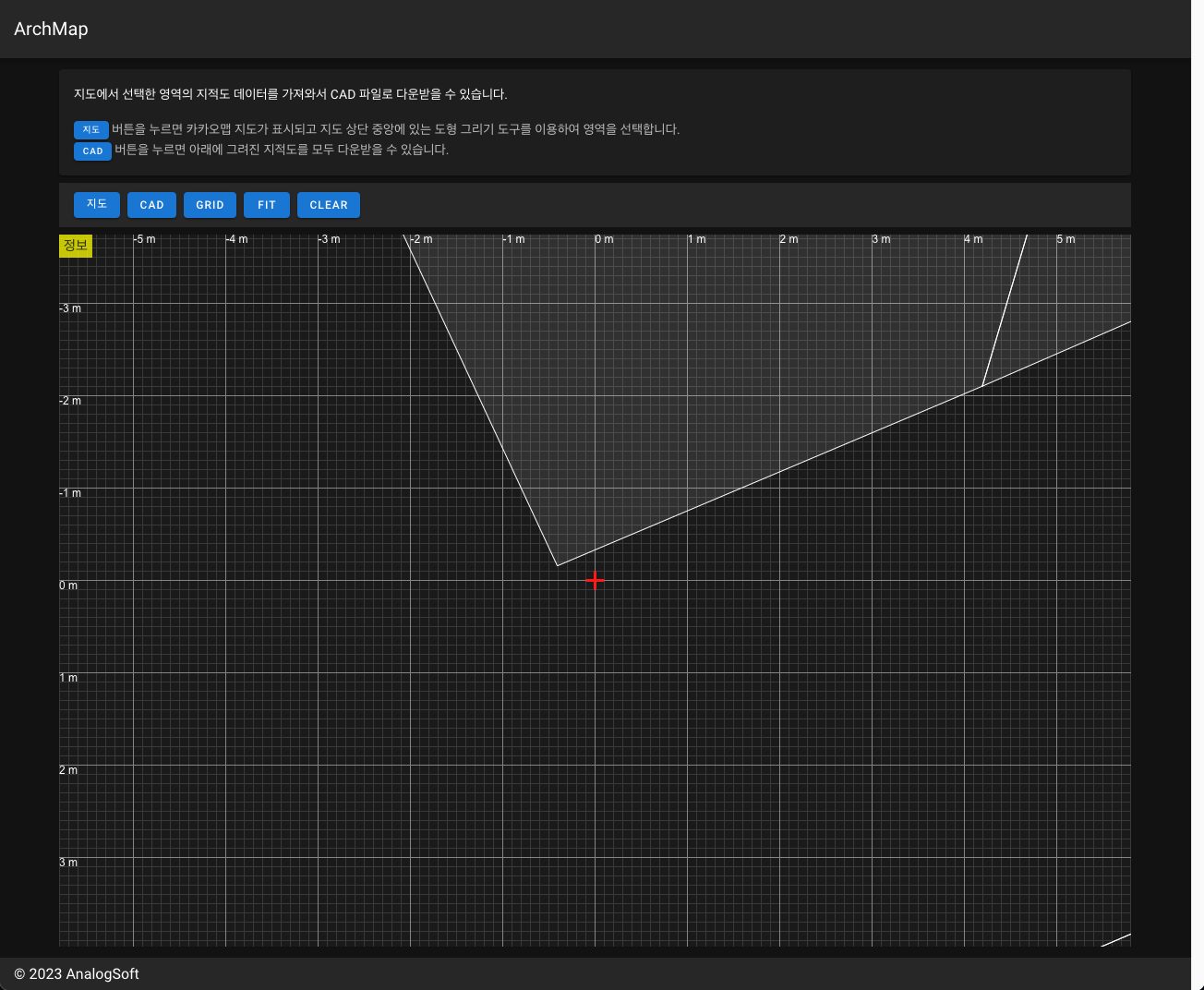

사이트로 접속하면 아래와 같이 화면이 나온다. 격자 영역을 마우스로 잡아서 이동하고 마우스 스크롤을 사용하여 확대 축소가 가능하다.

그리고 격자무늬의 거리 단위가 가로, 세로 축에 표시되어 있다.

Archmap - 기본화면



마우스 드래그	영역 이동
마우스 스크롤	영역 확대 / 축소
지도 버튼	지도 팝업 보기
CAD 버튼	CAD 파일 다운로드
GRID 버튼	격자 보이기 / 숨기기
FIT 버튼	영역 자동으로 맞추기 (지적도가 그려져 있을 경우 화면에 모두 보이게 만들기)
CLEAR 버튼	모두 지우기



2. 지도에서 영역 선택

가장 먼저 할일은 지적도가 필요한 필요한 대지를 지도에서 선택하는 일이다. 지도 버튼을 눌러서 지도창을 뛰워보자.

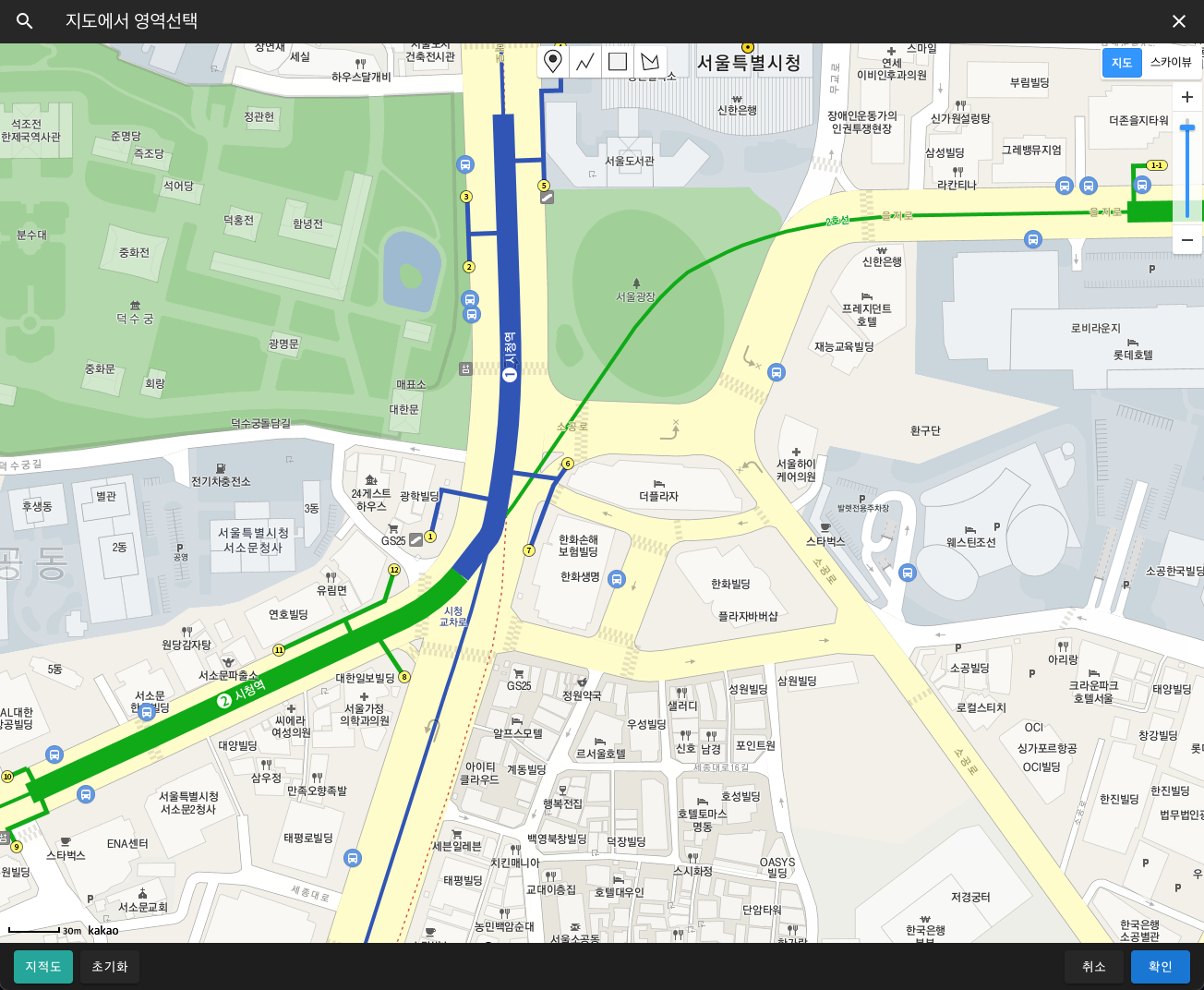

지도 이동

지도에서 마우스를 스크롤하여 확대/축소하고 드래그하여 원하는 곳으로 이동할 수 있다.

지도

돋보기 버튼	검색창 보기 / 닫기
지적도 버튼	지적도 보기 / 숨기기
초기화 버튼	도형 선택 영역 지우기
도형선택 버튼(지도 상단 중앙)	지적도를 가져올 영역 선택 기능 (마커, 라인, 사각형, 다각형)
취소 버튼	창 닫기
확인 버튼	선택한 영역을 사용하여 지적도 데이터 가져오기



검색

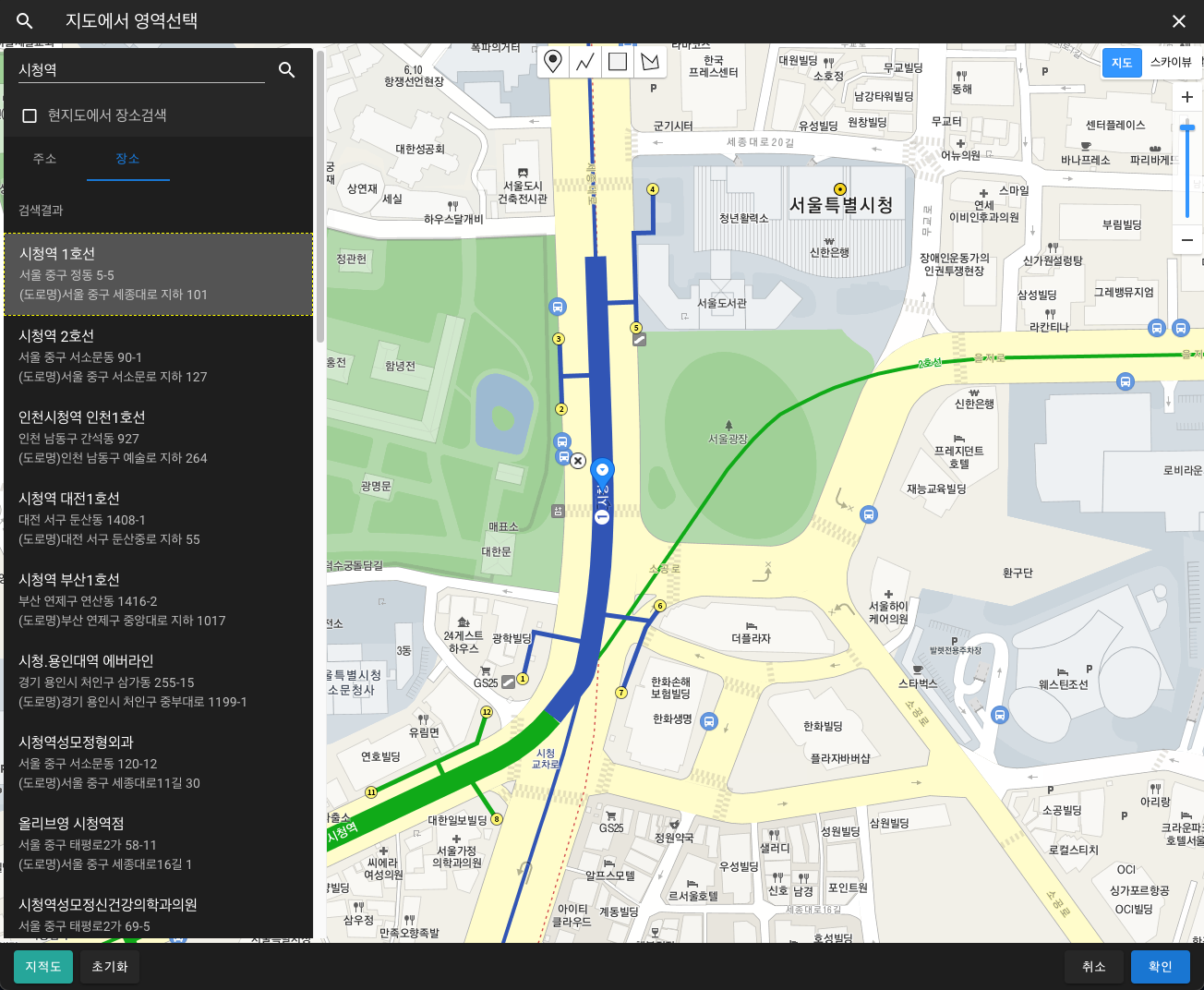

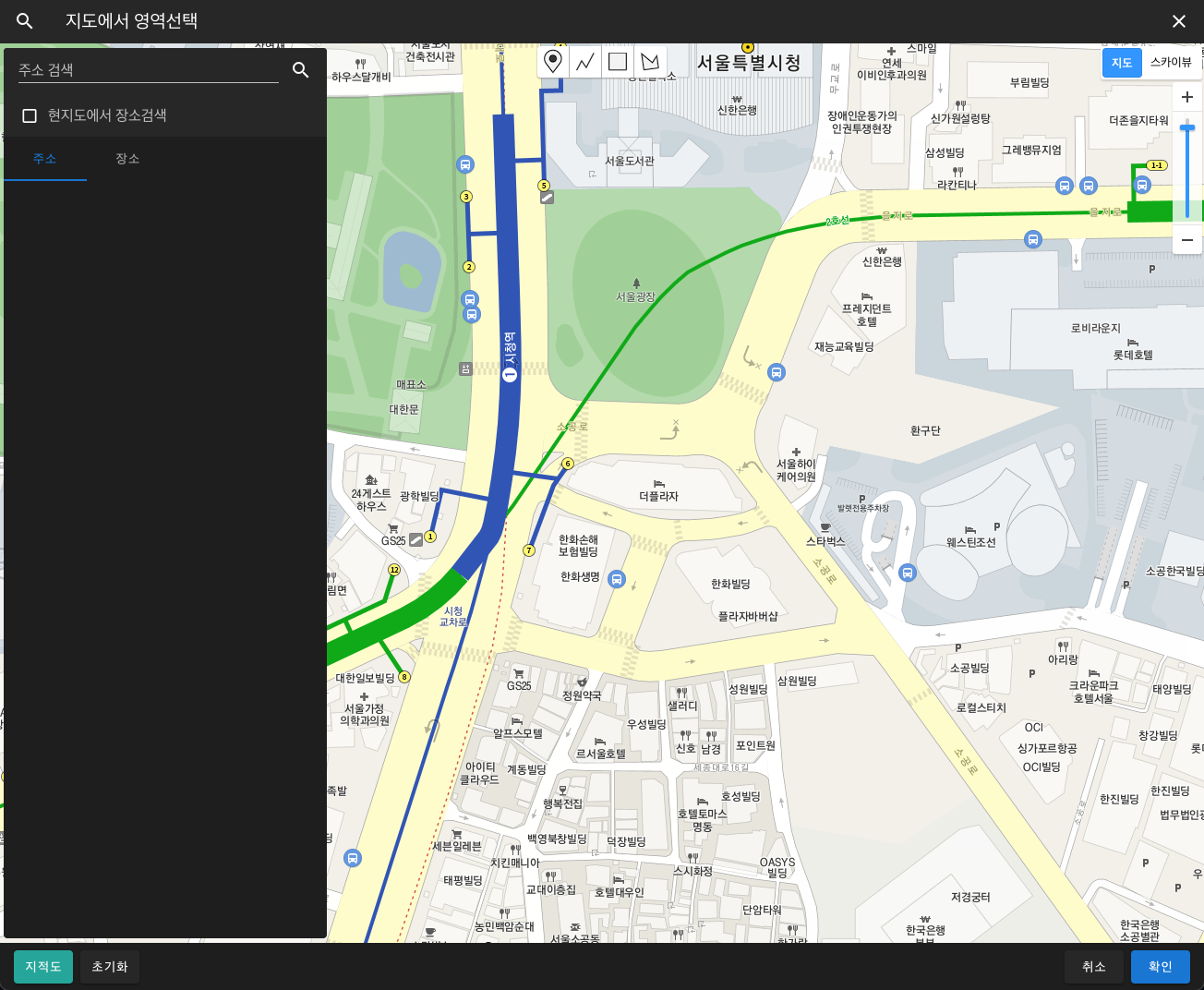

돋보기 버튼을 누르면 왼쪽 사이드에 검색창이 나타난다. 여기에서 주소 또는 명칭으로 검색이 가능하다.

지도 - 검색

검색 결과

검색어를 입력하면 주소와 장소 2가지를 모두 검색하여 각 탭별로 보여준다. 검색 결과 리스트에서 항목을 선택하면 해당 위치로 지도가 이동하고 그 지점이 자동으로 선택된다.





영역선택

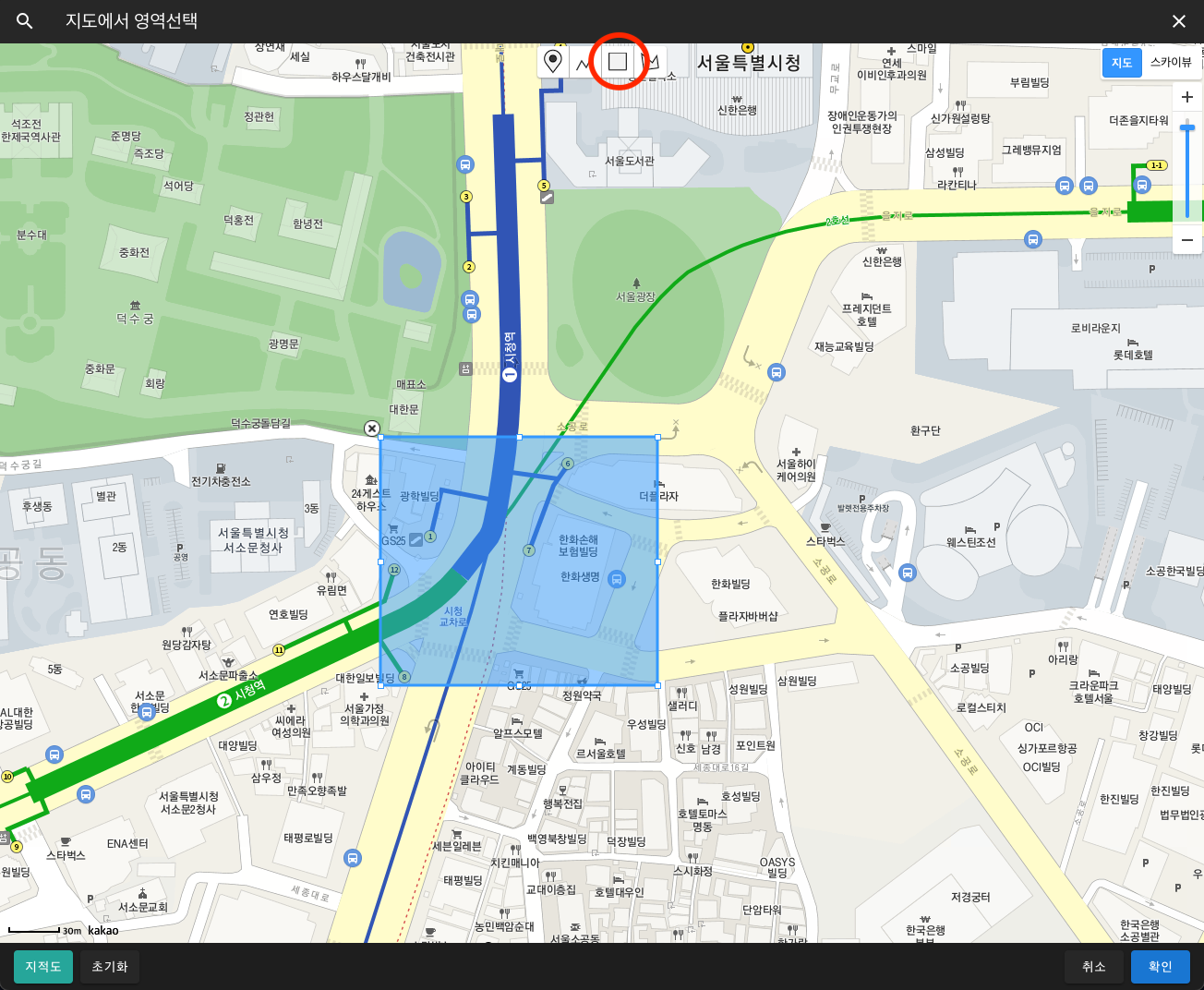

도형선택 버튼중에 박스를 클릭하고 아무 영역이나 선택을 한 후에 확인 버튼을 눌러보자.





지적도 출력

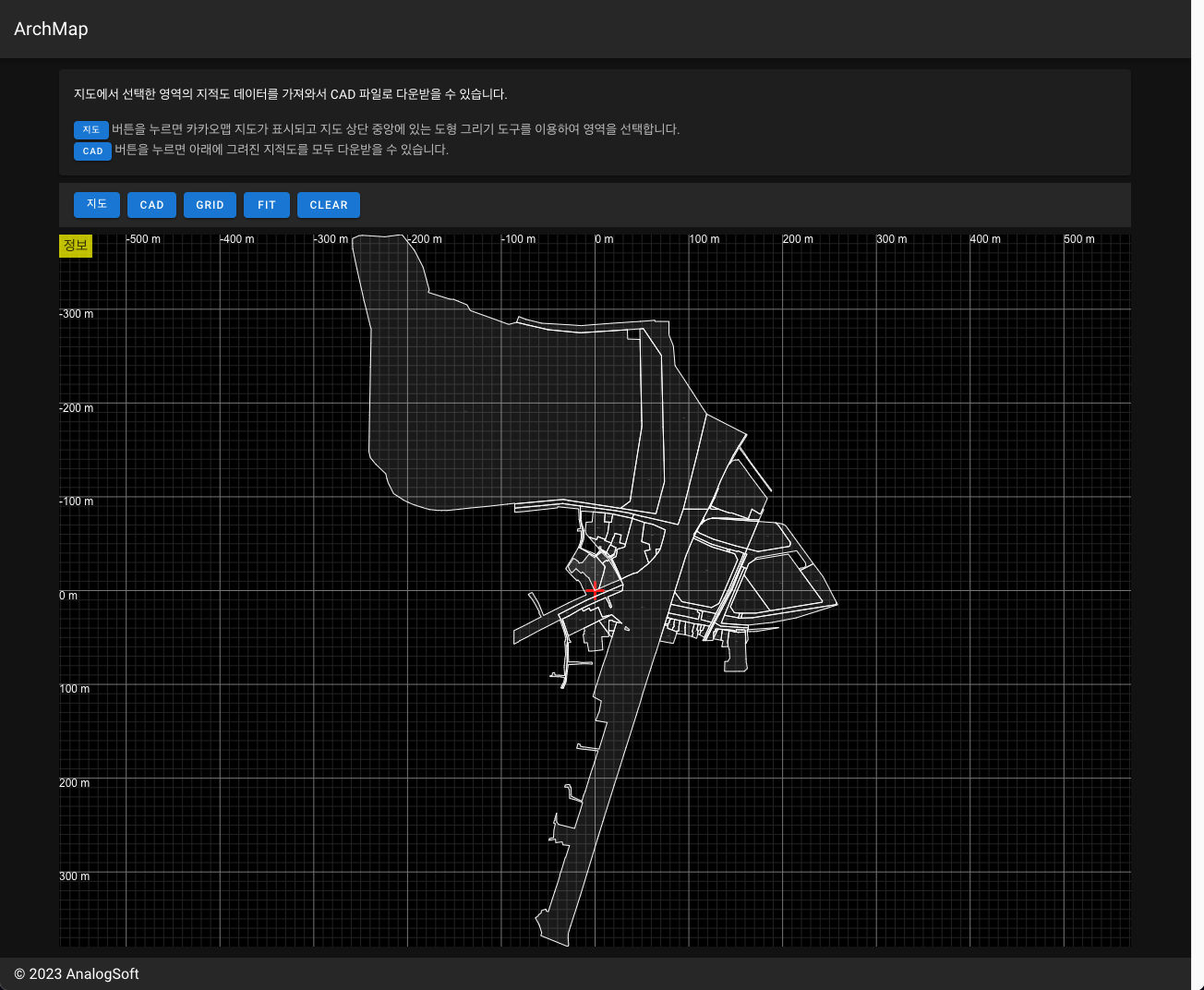

그러면 지도창이 닫히면서 아래처럼 메인영역에 뭔가가 나타난다. 지적도가 너무 커서 일부만 보이고 있는 것이다. 마우스를 스크롤하여 축소를 하거나, 아니면 FIT 버튼을 눌러보자. 그러면 그려진 영역이 화면크기에 맞게 자동으로 축소가 된다.

메인영역 - 지적도

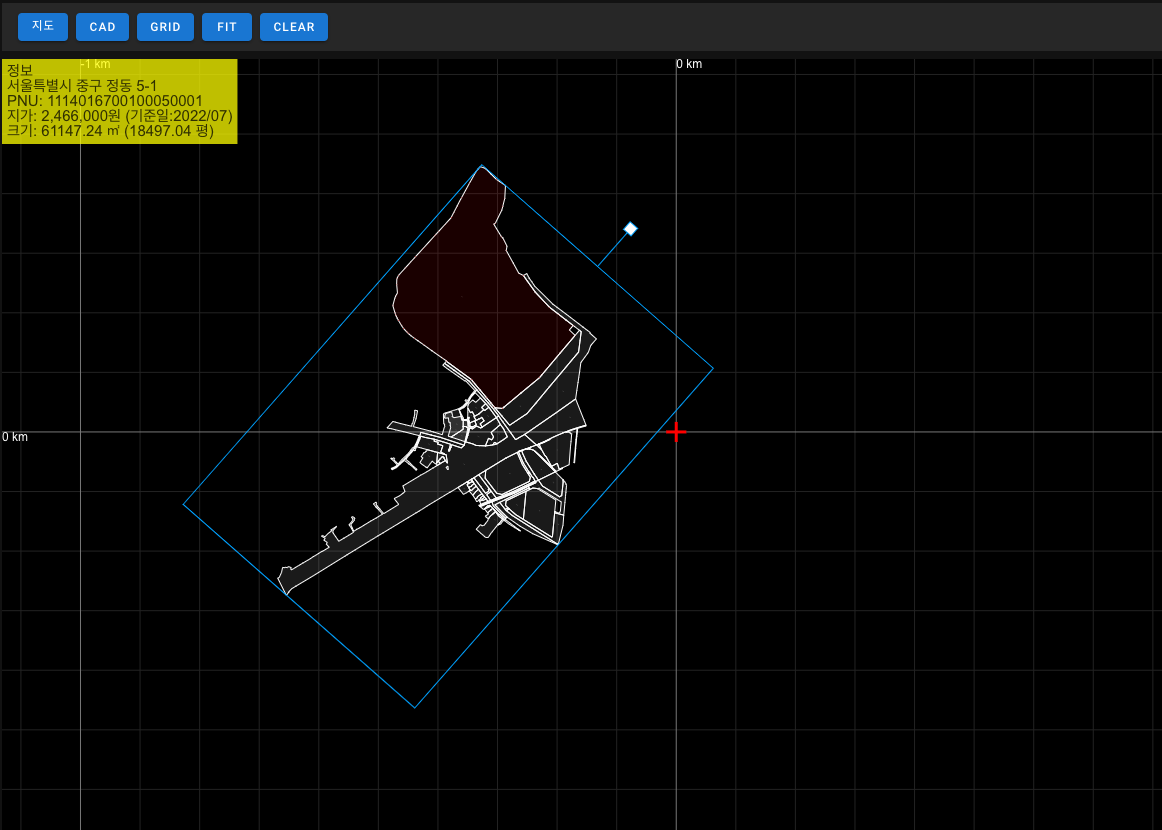

내가 선택한 영영에 포함된 지적도를 모두 가져와서 그려주고 있다. 가져온 지적도의 내부 영역을 누르고 드래그하면 이동시킬 수 있고, 회전도 가능하다.



필지 정보

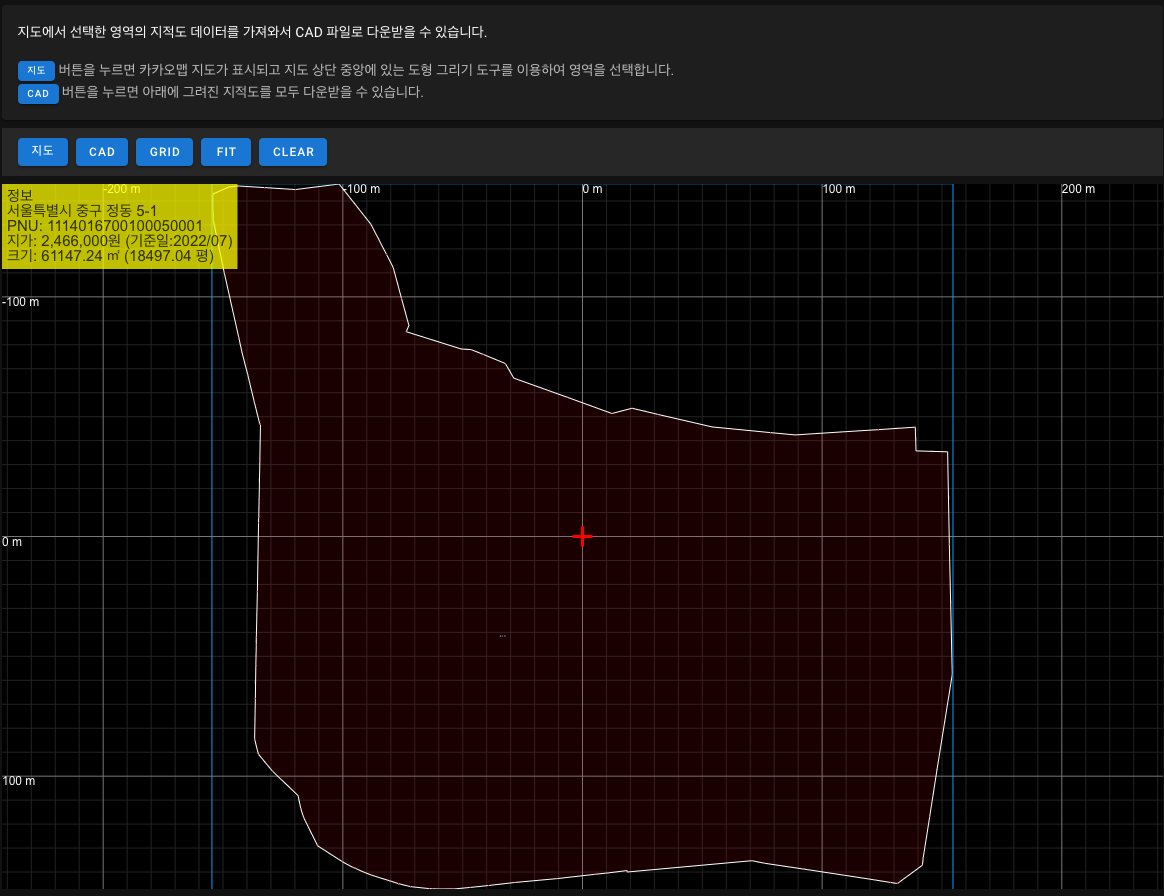

지적도에서 각 개별적인 필지를 클릭하여 선택하면 그 영역에 대한 정보가 왼쪽 상단에 노란색 박스로 나온다.

주소, PNU코드, 지가, 크기 정보가 출력된다.

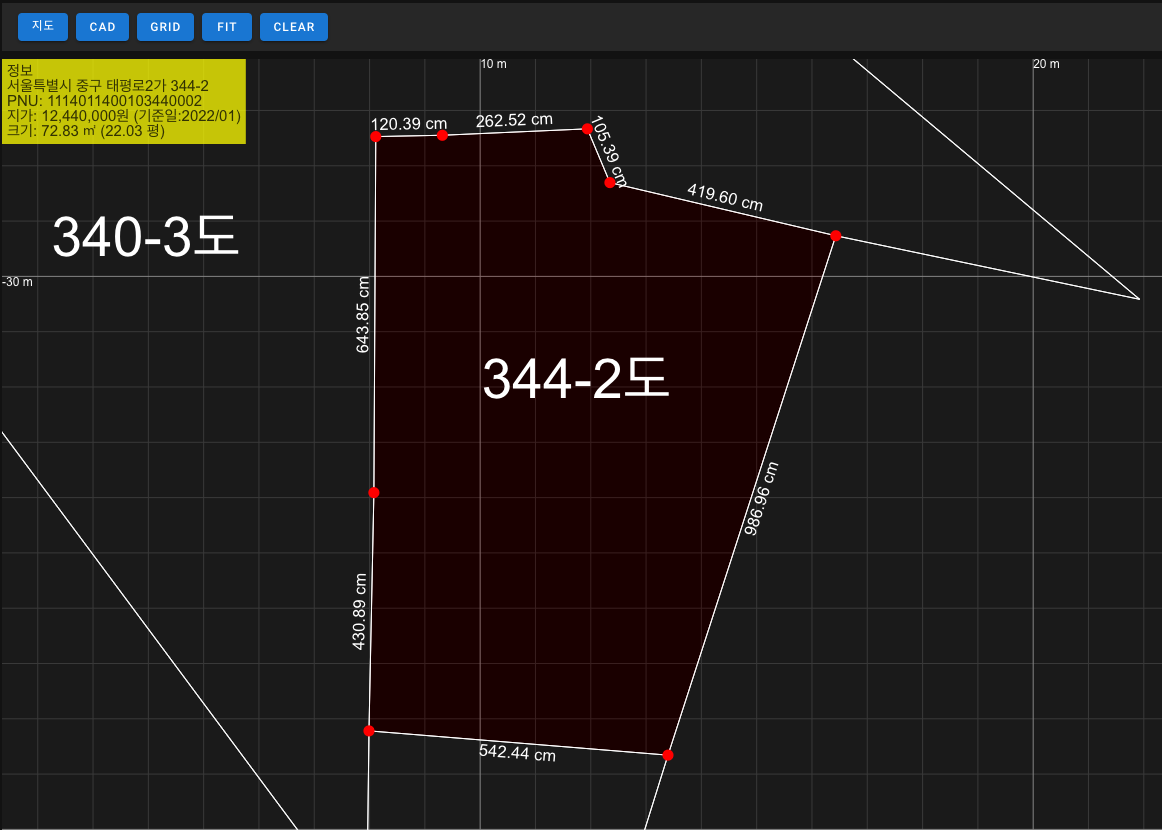

그리고 확대해서 보면 경계면에서 꺽어지는 부분이 빨간색 점으로 표시가 되고 그 사이의 거리정보도 표시된다.





3. CAD 파일 다운로드

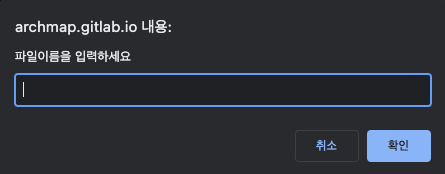

이렇게 가져온 지적도를 CAD 파일로 다운받아 보자. 상단에 CAD 버튼을 클릭하자. 그러면 다운받을 파일의 이름을 입력하는 팝업이 나온다. 여기에 확장자를 뺀 파일이름만 입력하면 된다.



그러면 파일이름.dxf 파일이 내 컴퓨터로 다운로드된다. 이 파일을 CAD 프로그램에서 열면 아까 보았던 지적도가 나타날 것이다.







정리

지적도를 CAD 파일로 다운받기에 아주 간단하면서도 편리한 도구이다. 로그인도 필요없고 복잡한 기능도 거의 없어서 한번 사용해보면 바로 익힐 수 있을 정도로 심플하다. 지적도 도면이 필요한 건축설계 사무실에서 유용하게 쓸 수 있을 것이다.
